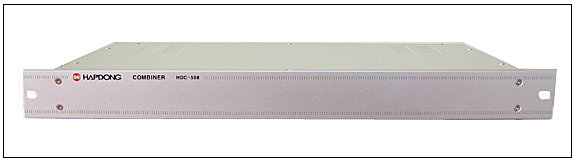

   27. Combiner  HDC-508 8단자용

다수의 RF 장비의 출력신호를 하나의 출력으로 혼합하여 주는 기기이다.

[특징]
-  각종 RF 신호를 혼합하여 줌
-  입력단자간의 절연도가 우수하여 채널간에 상호 영향을 주지 않음
-  입·출력 단자가 F형 75Ω 콘넥터형으로 되어 있어 타 장비와 접속시
    상호연결이 용이하며 접속이 양호하여 특성의 변화가 없음

[적용회선]
-  입력·출력 : 공칭 75Ω 불평형 동축 케이블

[접속방식]
-  입력 및 출력 : F형 콘넥타

[전기적 특성]
-  주파수 대역 : 5.75~860㎒
-  입력 전송신호 : TV 신호/FM 신호, 파이롯트 신호
-  입력 단자수 : 8단자
-  출력 단자수 : 1단자
-  삽입손실 : 13㏈ 이하
-  입·출력 반사손실 : 16㏈ 이상
-  임피던스 : 75Ω (F-TYPE)
-  단자간 결합손실 : 20㏈ 이상
-  주파수응답 : ±0.75㏈ 이내

[규격]
-  외관크기 (단위㎜) : 482(W) x 44(H) x 255(D)
