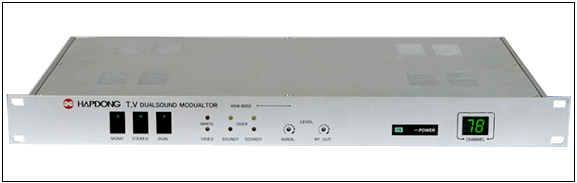

06. 고급형 Stereo Modulator |
HSM-805S 형식승인품 |
출력 고정채널 고급형 |
|
[형식승인제품 - 형식승인 인증번호 : T-D14-01-0455]
카메라 또는 VTR의 영상 및 음성 BASEBAND 신호를 TV CHANNEL 주파수로 변환시켜 주는
기기이다. |
[특징]
- 한국형음성다중방식(Two Carrier) 방식
- 고성능 SAW FILTER의 채용으로 인접채널 간섭배재
- DUAL SOUND CODER 내장
- 전면 LED DISPLAY로 기기의 동작상태 확인 용이
- 알루미늄 케이스로 되어있어 방열효과가 뛰어남
[영상신호특성]
- 입력커넥터 : F형 (75Ω 불평형)
- 입력레벨 : 0.5~2Vp-p
- 주파수특성 : ±1㏈ 이내
- 휘도이득특성 : ±5 IRE 이내
- 색도대휘도지연특성 : ±40ns 이내
- 필드시간왜곡 : 1% 이하
- 라인시간외곡 : 2% 이하
- 단시간외곡 : 3% 이하
- 미분이득 : (DG)3% 이하
- 미분위상 : (DP)2˚ 이내
- 신호대잡음비 : 60㏈ 이상
[RF 출력특성]
- 출력커넥터 : F형 (75Ω 불평형)
- 출력주파수 : 54~550㎒ 중 1채널 지정
- 출력레벨 : 55±5㏈㎷
제1음성 출력레벨 : -16dB (영상신호기준)
제2음성 출력레벨 : -23dB (영상신호기준)
- 주파수 안정도 : ±10㎑
- 스프리어스 : -60㏈ 이상 (최대출력레벨에서)
- 출력레벨 조정범위 : 0~15㏈ 이상
[음성신호특성]
- 입력커넥터 : 3pin XLR (DIN PLUG)
- 입력임피던스 : 600Ω (평형, 불평형)
- 임력레벨 : 0㏈m±5㏈m
- 진폭응답특성 : ±1㏈ 이하
- 고조파 왜곡 : 0.5% 이하
- 신호대 잡음비 : 60㏈ 이상
- 좌우분리도 : 음성다중 55㏈ 이상 / 스테레오 30㏈ 이상
- 주파수 편이 : 제1음성 ±25㎑ / 제2음성 ±27.5㎑
[규격]
- 사용전원 : AC 220V
- 소비전력 : 30W
- 외관크기 (단위㎜) : 482(W)x44(H)x261(D)
- 중량 : 5kg
|
|
|
|
|
