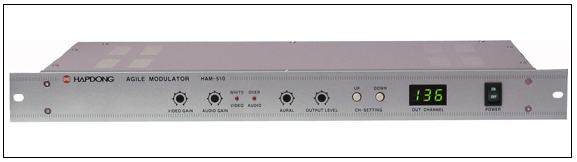

15. 표준형 Agile Modulator |
HAM-510 |
출력 가변채널 표준형 |
|
카메라 또는 VTR의 영상 및 음성 BASEBAND 신호를 TV CHANNEL 주파수로 변환시켜 주는
기기이다. |
[입력특성]
- 고성능 SAW FILTER의 채용으로 인접채널 간섭배재
- UP/DOWN 스위치로 출력채널을 CH2~CA136~UHF69까지 연속 가변
- 전면 LED DISPLAY로 기기의 동작상태 확인 용이
- 후면부에 AC OUTLET 채용으로 전원연결 용이
[연상신호특성]
- 주파수 대역 : 25㎐~4.2㎒
- 주파수 특성 : ±1㏈
- 미분이득 : 5%
- 미분위상 : 3˚
- 입력레벨 : 1Vp-p
[RF 출력특성]
- 출력주파수 대역 : 54~806㎒ (CH2~CA136~ UHF69)
- 영상신호 출력레벨 : 100㏈㎶±5㏈ 이상
- 음성신호 출력레벨 : -14~-20㏈ 가변
- 임피던스 : 75Ω(F-TYPE)
- 스프리어스 : -55㏈ 이하
- 출력레벨 조정범위 : 0~15㏈ 이상
[음성신호특성]
- 주파수 대역 : 50㎐~15㎑
- 임피던스 : 600±5%Ω(RCA)
- 입력레벨 : 0±5㏈m
[규격]
- 사용전원 : AC 220V
- 소비전력 : 6W
- 외관크기 (단위㎜) : 482(W)x44(H)x225(D)
|
|
|
