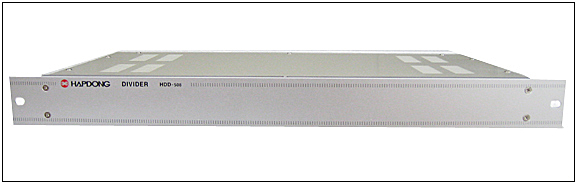

| 다수의 RF TV 신호를 각종 장비의 입력에 분배 공급하는 기기이다. |
[특징]
- 우수한 특성의 수동 소자 사용으로 광대역에 대한 안정된 출력을 얻을수 있음
- 입력단자간의 절연도가 우수하여 채널간에 상호 영향을 주지 않음
- 입·출력 단자가 F형 75Ω 콘넥터형으로 되어 있어 타 장비와 접속시
상호연결이 용이하며 접속이 양호하여 특성의 변화가 없음
- 손실을 최소화 하였음
[적용회선]
- 입력·출력 : 공칭 75Ω 불평형 동축 케이블
[접속방식]
- 입력 및 출력 : F형 콘넥타
[전기적 특성]
- 주파수 대역 : 5.75~860㎒
- 입력 단자수 : 1단자
- 출력 단자수 : 8단자
- 삽입손실 : 13㏈ 이하
- 입·출력 반사손실 : 16㏈ 이상
- 임피던스 : 75Ω (F-TYPE)
- 단자간 결합손실 : 20㏈ 이상
- 주파수응답 : ±0.75㏈ 이내
[규격]
- 외관크기 (단위㎜) : 482(W) x 44(H) x 255(D)
|
|
|
