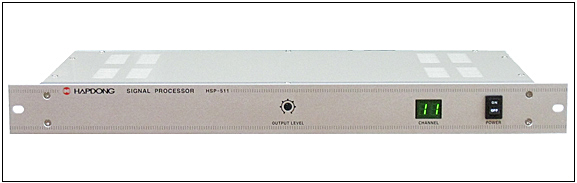

21. 표준형 Signal Processor |
HSP-511 |
입·출력 동일채널 표준형 |
|
TV 신호를 수신하여 입력레벨 변동에 AGC 기능을 부가하여 안정된 출력레벨을 전송할수 있는
기기이다. |
[특징]
- 수신레벨 변동에 빠른 대응을 할 수 있는 AGC를 보유
- 저손실 우수한 특성을 지닌 IN,OUT?FILTER 채용
- 후면부에 AC OUTLET 채용으로 전원연결 용이
[RF 출력특성]
- 출력주파수 대역 : 54~216㎒ (CH2~CH13 입·출력 동일 지정채널)
- 출력레벨 : 105㏈㎶±5㏈ 이상
- 출력레벨 조정범위 : 0~15㏈ 이상
- 출력임피던스 : 75Ω (F-TYPE)
- AGC 특성 : ±1㏈ 이내 (입력레벨 75±10㏈ 기준)
- 주파수 특성 : ±1㏈ 이내 (중심주파수 ±3㎒)
- 대역외 감쇄량 : 50㏈ 이상 (중심주파수 ±9㎒)
[입력특성]
- 입력주파수 대역 : 54~216㎒ (CH2~CH13 입·출력 동일 지정채널)
- 입력레벨 : 75㏈㎶±10㏈
- 자동이득조정 : ±10㏈
- 입력임피던스 : 75Ω (F-TYPE)
[규격]
- 사용전원 : AC 220V
- 소비전력 : 6W
- 외관크기 (단위㎜) : 482(W) x 44(H) x 225(D)
|
|
|
