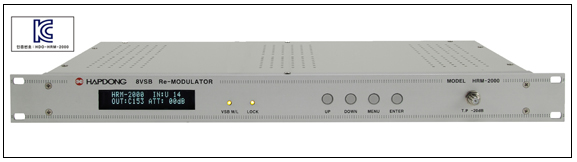

04. 8VSB Re - Modulator |
HRM-2000 형식승인품 |
입. 출력 가변채널형 |
|
[형식승인제품 - 형식승인 인증번호 : HDO-HRM-2000]
지상파 디지털 방송신호를 입력하여 Demodulation한후, 재 전송에 적합한 특성으로 보정한 Transport Strem 신호를 ATSC 표준규격인 8VSB로 변조하여 54~1002 ㎒ 중 사용자가 원하는 채널로 재전송 하는 출력 가변채널 장비이다. |
[특징]
- ATSC 디지털 방송 표준 8VSB 전용 Re - Modulator
- 고성능 광대역 Up-Converter 내장으로 자유로운 출력채널선택
- 전면 Display 채용으로 장비상태 모니터링
ㆍ입출력 채널 조절 및 표시기능
ㆍRF 출력 레벨 증감 및 표시기능
- 낮은 입력 신호에서도 성능 우수(minimum 35㏈㎶)
- 전면에 편리한 설정버튼 채용으로 장비사용이 용이함
[RF 출력특성]
- 출력주파수 대역 : 54~1002 ㎒ (CH2~CA153~UHF69 연속가변)
- 출력레벨 : 115㏈㎶±5㏈ 이상
- 출력레벨 조정범위 : 0~16㏈이상
- 출력임피던스 : 75Ω (F-TYPE)
- 출력반사손실 : -17㏈ 이상
- 스프리어스 : -65㏈ 이하
- 위상잡음 : -102㏈ 이하(파이롯트 주파수로부터 20㎑ 이격지점에서)
- 그룹지연응답 : ±20㎱ 이하
- 에러벡터 크기의 변화 (EVM):0.5%이하 (입력 EVM이 1.8% 이하에서)
[입력특성]
- 입력주파수 대역 : 54~870 ㎒ (CH2~CA136~UHF69 연속가변)
- 입력레벨 : 35~85㏈㎶
- 자동이득조정 : ±25㏈
- 입력임피던스 : 75Ω (F-TYPE)
[규격]
- 사용전원 : AC 110~220V (프리볼트)
- 소비전력 : 20W
- 외관크기 (단위㎜) : 482(W) x 44(H) x 231(D)
|
|
|
|
|
